Перфорированные решетки ПРН-К, ПРР-К Арктос



    Перфорированные решетки ПРН-К, ПРР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Кроме того, решетки могут быть установлены в отопительных каналах каминов, а также в виде декоративных панелей для приборов отопления.

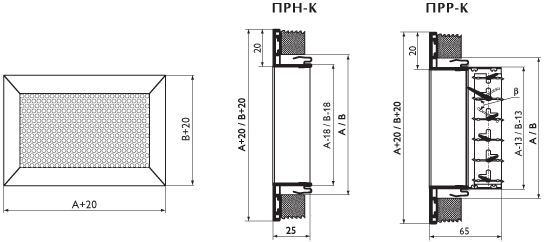

    Решетки ПРН-К представляют собой раму прямоугольной формы с перфорированной панелью. Коэффициент живого сечения перфорации Кж.с. = 0,6.
    Решетки ПРР-К дополнительно оснащены регулятором расхода воздуха.
    Минимальный размер решетки 100x100 мм, максимальный – 1200x300 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом
    Корпус решетки изготавливается из алюминия, перфорированная панель – из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.


Данные для подбора решеток ПРН-К, ПРР-К при удалении воздуха

Модель F0, LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, ∆Pпол. L0, ∆Pпол. L0, ∆Pпол.
м3 м3/ч Па м3/ч Па м3/ч Па
200х100 0,014 170 17 240 33 330 64
300х100 0,022 250 15 340 28 500 60
400х100 0,030 320 13 450 26 650 54
500х100 0,039 380 11 540 24 760 47
600х100 0,047 480 13 650 24 950 51
150х150 0,017 190 15 260 29 370 58
300х150 0,036 360 11 520 25 750 51
400х150 0,049 500 12 700 24 1000 49
500х150 0,062 600 11 900 25 1200 44
600х150 0,076 800 13 1100 26 1400 42
700х150 0,089 850 11 1300 26 1700 44
800х150 0,102 1000 11 1500 26 1900 42
200х200 0,032 330 12 470 25 680 52
300х200 0,050 500 12 700 24 1000 47
400х200 0,069 830 18 1200 37 1550 62
500х200 0,087 840 11 1300 28 1700 47
600х200 0,105 1000 11 1500 25 1900 41
700х200 0,123 1200 11 1700 24 2200 39
800х200 0,141 1300 11 1800 20 2300 33
000х200 0,177 1700 11 2200 19 3000 34
300х300 0,079 800 12 1200 29 1600 51
400х300 0,107 1000 11 1500 24 1900 39
500х300 0,139 1250 11 1750 20 2200 32
600х300 0,163 1500 11 2000 18 2600 30
700х300 0,191 1800 11 2400 19 3000 30
800х300 0,219 2000 10 2600 17 3600 33
1000х300 0,275 2400 9 3200 16 4300 30
.
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
В решетках с регулятором расхода табличные значения ∆Рполн и LwA корректируются:

  % открытия регулятора расхода 100% 50% 30%
β=0° β=60° β=90°
K 1,2 1,8 2,5
∆ LWA, дБ(А) 0 5,0 7,0
.
